ひと目で分かる
半導体業界MAP
(2024年版)

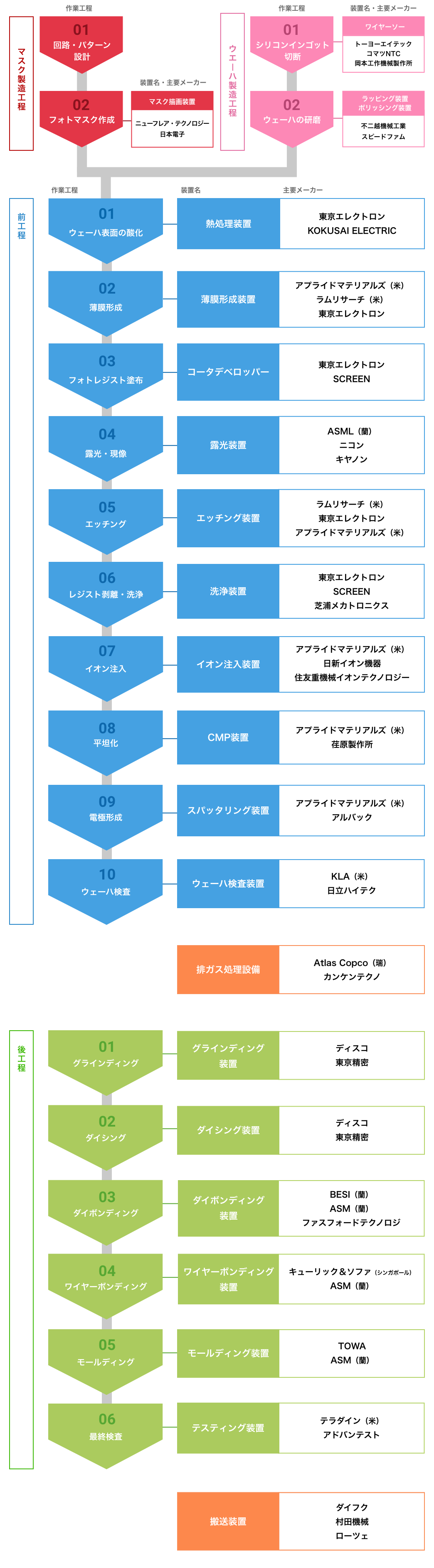

半導体製造装置

作業工程・装置名・主要メーカー 露光装置 エッチング装置

マスク製造工程

製造工程

01
回路・パターン設計

02
フォトマスク作成

装置名

マスク描画装置

主要メーカー

  • ニューフレア・テクノロジー
  • 日本電子

ウエーハ製造工程

01
シリコンインゴット切断

02
ウェーハの研磨

ウェーハ製造装置

  • トーヨーエイテック
  • ディスコ
  • 不二越機械工業

02
ウェーハの研磨

前工程

01
ウェーハ表面の酸化

熱処理装置

  • 東京エレクトロン
  • KOKUSAI ELECTRIC

02
薄膜形成

薄膜形成装置

  • アプライドマテリアルズ(米)
  • ラムリサーチ(米)
  • 東京エレクトロン

03
フォトレジスト塗布

コータデベロッパー

  • 東京エレクトロン
  • SCREEN

04
露光・現像

露光装置

  • ASML(蘭)
  • ニコン
  • キャノン

05
エッチング

エッチング装置

  • ラムリサーチ(米)
  • 東京エレクトロン
  • アプライドマテリアルズ(米)

06
レジスト剥離・洗浄

洗浄装置

  • 東京エレクトロン
  • SCREEN

07
イオン注入

イオン注入装置

  • アプライドマテリアルズ(米)
  • 日新イオン機器
  • 住友重機械イオンテクノロジー

08
平坦化

CMP装置

  • アプライドマテリアルズ(米)
  • 荏原製作所

09
電極形成

スパッタリング装置

  • アプライドマテリアルズ(米)
  • アルバック

10
ウェーハ検査

ウェーハ検査装置

  • KLA(米)
  • 日立ハイテク

後工程

01
ダイシング

ダイシング装置

  • ディスコ
  • 東京精密

02
ワイヤーボンディング

ワイヤーボンディング
装置

  • キューリック&ソファ(シンガポール)
  • ASM(蘭)

03
モールディング

モールディング装置

  • TOWA
  • ASM(蘭)

04
最終検査

テスティング装置

  • テラダイン(米)
  • アドバンテスト

搬送装置

  • ダイフク
  • 村田機械
  • ローツェ

半導体材料

ウェーハ
  • 信越化学工業
  • SUMCO
  • グローバルウェーハズ(台)
レジスト
  • JSR
    東京応化工業
    信越化学工業
フォトマスク
  • 大日本印刷
    TOPPAN
    HOYA
後工程材料
  • レゾナック
    イビデン
    田中貴金属工業

部品・コンポーネント(サブシステム)

MFC
(マスフローコントローラー)
  • フジキン
    堀場エステック
流体制御
  • フジキン
    CKD
ポンプ
  • 荏原製作所
    樫山工業
機械要素部品
  • THK
    ニデック
ダイヤモンド工具
  • ディスコ
    旭ダイヤモンド工業
レーザー

<「露光装置」用>

  • ギガフォトン
    ASML(蘭)

<「ウエハー検査装置」用>

  • オキサイド

半導体デバイス

ロジック半導体
  • Intel(米)
    Qualcomm(米)
    Broadcom(米)
    NVIDIA(米)
    MediaTek(台)
メモリー半導体
  • Samsung(韓)
    SK hynix(韓)
    Micron Technology(米)
    キオクシア
車載半導体
  • Infineon Technologies(独)
    NXP(蘭)
    ルネサスエレクトロニクス
    Texas Instruments(米)
    STMicroelectronics(伊)
CMOSセンサー
  • ソニー
    Samsung(韓)
    OMNIVISION(米)
    ON Semiconductor(米)
    Galaxycore(中)
パワー半導体
  • Infineon Technologies(独)
    ON Semiconductor(米)
    三菱電機
    STMicroelectronics(伊)
    富士電機
アナログ半導体
  • Texas Instruments(米)
    Analog Devices(米)
    Skyworks Solutions(米)
    Infineon Technologies(独)
    STMicroelectronics(伊)
ファウンドリ
(半導体製造受託)
  • TSMC(台)
    Samsung(韓)
    UMC(台)
    GlobalFoundries(米)
    SMIC(中)

SEMIジャパン調べ
